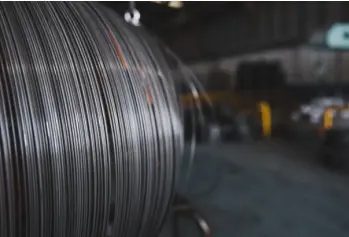

Kawat baja pegas paduan 30W4Cr2VA adalah baja pegas paduan berkinerja tinggi yang dibuat dengan tungsten, kromium, dan vanadium sebagai elemen paduan utama. Kombinasi tersebut memberikan kawat kemampuan pengerasan yang tinggi, stabilitas tempering, dan kemampuan kerja panas, sehingga dapat dibentuk menjadi pegas yang menahan beban pada kondisi suhu dan tekanan tinggi. Luguan memproduksi dan memproses kelas ini untuk pembuat pegas dan pemasok komponen peralatan termal yang membutuhkan kinerja andal hingga 500°C.
Pada suhu hingga 500°C, kawat baja pegas paduan 30W4Cr2VA menjaga kekuatan tinggi dan ketahanan yang kuat terhadap relaksasi. Baja pegas biasa mulai kehilangan kekakuan dan kapasitas menahan beban jauh lebih awal pada kisaran suhu yang sama. Tungsten, kromium, dan vanadium dalam kelas ini memperlambat karbida menjadi kasar dan membantu kawat menahan mulur dan relaksasi stres. Inilah sebabnya mengapa material tersebut dipilih untuk pegas yang harus menahan beban melalui siklus suhu tinggi yang panjang, tidak hanya paparan singkat. Struktur mikro yang stabil juga mendukung stabilitas temper, yang penting ketika pegas diharapkan mempertahankan titik setel dan gaya pegas seiring waktu.
Dalam sistem boiler, pegas katup pengaman utama bekerja di bawah tekanan tinggi dan siklus termal terus menerus. Jika pegas mengendur, titik setel katup dapat menyimpang, dan penyimpangan tersebut menjadi masalah keselamatan. Kawat baja pegas paduan 30W4Cr2VA digunakan di sini karena mempertahankan gaya pegas pada suhu tinggi dan menahan hilangnya beban yang akan mengubah respons katup. Untuk produsen pegas katup pengaman boiler, grade ini menawarkan cara praktis untuk memenuhi persyaratan kinerja suhu tinggi tanpa beralih ke sistem material yang lebih kompleks.
Strip pegas kelenjar turbin uap beroperasi di area yang sempit dan panas di mana kegagalan pegas dapat menyebabkan kebocoran uap dan hilangnya efisiensi. Pegas ini memerlukan stabilitas dimensi, ketahanan lelah termal, dan gaya yang konsisten dalam pengoperasian terus menerus. Kawat baja pegas paduan 30W4Cr2VA cocok untuk lingkungan ini karena menjaga sifat mekaniknya mendekati 500°C dan tahan terhadap relaksasi tegangan. Untuk pemasok komponen turbin, kawat dapat diolah menjadi strip pegas kelenjar yang mempertahankan bentuk dan bebannya melalui perubahan suhu berulang.
Ketiga tingkatan ini sering kali muncul dalam daftar pilihan kawat pegas yang sama, namun tidak mencakup kisaran suhu yang sama. 50CrVA dan 60Si2Mn umum digunakan untuk ketahanan lelah umum dan pegas yang sensitif terhadap biaya. 30W4Cr2VA dipilih ketika pegas harus menahan beban di atas 300°C dan hingga 500°C. Kekuatannya juga lebih baik dibandingkan dengan 60CrMnA, 50CrVA, dan 60Si2Mn dalam aplikasi pegas suhu tinggi.
|
Nilai |
Suhu servis maksimal |
Keuntungan utama |
Batasan utama |
Penggunaan yang umum |
|
30W4Cr2VA |
500°C |
Kekuatan tinggi dan ketahanan relaksasi pada suhu tinggi |
Biaya lebih tinggi karena kandungan tungsten |
Pegas katup pengaman boiler, strip pegas kelenjar turbin uap |
|
50CrVA |
Sekitar 210°C |
Kekuatan lelah dan kemampuan pengerasan yang baik |
Plafon termal membatasi penggunaan suhu tinggi |
Katup, kopling, pegas bersuhu sedang |
|
60Si2Mn |
Sekitar 250°C |
Biaya rendah, ketersediaan luas, umur kelelahan yang baik |
Kehilangan kekuatan dengan cepat di atas 250°C |
Otomotif, kereta api, pegas mesin umum |
Bagi seorang insinyur yang memilih di antara keduanya, keputusannya dimulai dengan suhu pengoperasian. Jika suhu desain di atas 300°C, 30W4Cr2VA adalah pilihan praktis. Jika pegas bekerja di bawah 250°C dan biaya adalah faktor utama, maka 60Si2Mn dapat dipertimbangkan. Jika beban bersifat siklik tetapi suhu tetap moderat, 50CrVA mungkin cukup. Ketika relaksasi tegangan dan ketahanan mulur sangat penting, 30W4Cr2VA memberikan margin keamanan termal yang lebih luas.
Luguan mendukung proses peninjauan internal pembeli dengan paket teknis, bukan hanya penawaran harga. Ini mencakup catatan pemilihan material untuk 30W4Cr2VA dibandingkan 50CrVA dan 60Si2Mn, rekomendasi perlakuan panas untuk pendinginan dan temper, studi kasus pegas katup pengaman boiler, dan daftar periksa RFQ untuk diameter kawat, kuantitas, kondisi pengiriman, dan persyaratan perlakuan panas. Tim teknik, pembelian, dan kualitas dapat bekerja dari kumpulan dokumen yang sama, sehingga mengurangi bolak-balik dan mempersingkat waktu persetujuan. Kirim suhu pengoperasian, diameter kawat, jenis pegas, dan jumlah yang diperlukan ke Luguan untuk mendapatkan penawaran dan tinjauan teknis.
A1: Ini adalah kawat baja pegas paduan tungsten-kromium-vanadium yang digunakan untuk pegas yang harus menahan beban pada suhu hingga 500°C. Luguan memasoknya dalam kondisi canai panas atau penarikan dingin untuk aplikasi boiler, turbin, dan pegas mekanis suhu tinggi.
A2: Hingga 500°C. Dalam kisaran ini kawat mempertahankan kekuatan dan ketahanan yang tinggi terhadap relaksasi. Jika penerapan melebihi kisaran ini, pemilihan material harus ditinjau dengan Luguan sebelum memesan.
A3: Unsur utamanya adalah karbon, silikon, mangan, kromium, tungsten, dan vanadium. Tungsten dan vanadium membentuk karbida stabil yang mendukung stabilitas temper dan kekuatan suhu tinggi. Kromium meningkatkan kemampuan pengerasan dan ketahanan oksidasi.
A4: Ya. Luguan dapat memproses grade ini sesuai diameter khusus dan kondisi pengiriman. Kirim diameter, toleransi, kuantitas, dan suhu aplikasi yang diperlukan untuk konfirmasi.
A5: Perlakuan panas yang umum dilakukan adalah pendinginan minyak pada suhu 1050–1100°C diikuti dengan temper pada suhu sekitar 600°C. Parameter akhir harus diatur sesuai dengan diameter kawat, bentuk pegas, dan kekerasan yang dibutuhkan.
A6: 30W4Cr2VA dipilih untuk layanan suhu lebih tinggi hingga 500°C. 50CrVA dan 60Si2Mn umum digunakan untuk pegas bersuhu rendah atau sensitif terhadap biaya. Jika suhu pengoperasian di atas 300°C, 30W4Cr2VA biasanya merupakan pilihan yang lebih aman.
A7: Pegas katup pengaman utama boiler, strip pegas kelenjar turbin uap, dan komponen pegas suhu tinggi lainnya pada pembangkit listrik dan peralatan termal. Ini juga digunakan di mana relaksasi stres dan ketahanan mulur sangat penting.
A8: Kirim diameter kawat, jumlah, kondisi pengiriman, persyaratan perlakuan panas, dan suhu pengoperasian ke Luguan. Tim akan memberikan kutipan, komposisi kimia, sifat mekanik, dan laporan pengujian yang tersedia.
Alamat
Zona Pengembangan Ekonomi & Teknologi Hongyun, Zona Pengembangan Ekonomi Qingyun Hongyun, Kabupaten Qingyun, Kota Dezhou, Provinsi Shandong, Tiongkok
Telp
